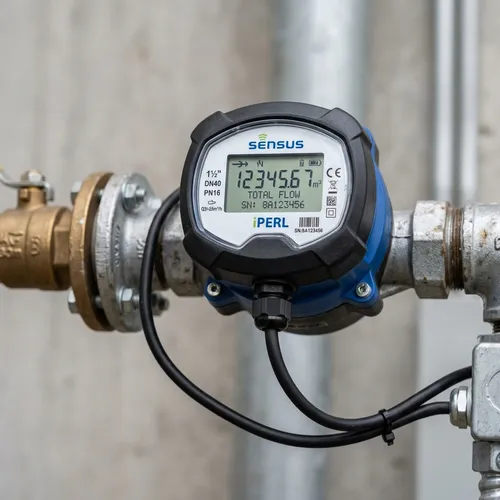

Счетчики воды с импульсным выходом: выбор, монтаж и дистанционный учет

Админ
умный учет
03 мая, 2026

Счетчик воды с импульсным выходом — это базовый элемент современных систем автоматизированного учета ресурсов (АСКУЭ). В отличие от обычных механических приборов, такие счетчики позволяют передавать данные о расходе воды на контроллеры и модемы без участия человека.

В этой статье мы разберем, как устроены такие приборы, какие бывают типы импульсных выходов и как организовать дистанционный съем показаний в соответствии с требованиями УП «Минскводоканал».

Что такое импульсный выход?

Импульсный выход (часто называемый «датчиком импульсов» или «герконом») — это электрический интерфейс, который преобразует вращение крыльчатки счетчика в серию электрических сигналов (импульсов).

Каждый импульс соответствует определенному объему воды (так называемый вес импульса):

1 литр/импульс: для высокоточного бытового учета.
10 литров/импульс: самый распространенный стандарт для квартир и частных домов.
100 или 1000 литров/импульс: для промышленных объектов и общедомовых вводов.

Виды импульсных выходов

1. Герконовый датчик (Reed Switch)

Самый простой и надежный тип. Внутри счетного механизма установлен магнит, который при прохождении мимо геркона замыкает контакт.

Плюсы: низкая цена, не требует питания.
Минусы: подвержен влиянию сильных магнитных полей (хотя современные модели имеют защиту).

2. Выход NAMUR (индуктивный)

Используется в промышленных приборах. Позволяет системе контроля определять не только количество импульсов, но и обрыв линии или короткое замыкание.

Применение: объекты с повышенными требованиями к надежности.

3. Электронный (оптический) импульс

Более точный тип, исключающий эффект «дребезга контактов». Часто используется в ультразвуковых счетчиках.

Преимущества использования счетчиков с импульсным выходом

Дистанционный съем: возможность подключения к NB-IoT модулям для автоматической отправки данных в Водоканал.
Точность: исключение человеческого фактора при переписывании цифр с циферблата.
Контроль утечек: современные системы могут анализировать частоту импульсов и оповещать о постоянном расходе (протечке бачка или прорыве трубы).
Выполнение предписаний: в Минске юридические лица и ТС обязаны устанавливать приборы только с возможностью дистанционного съема.

Как выбрать счетчик с импульсным выходом?

При выборе в Беларуси (г. Минск) следует обратить внимание на следующие параметры:

Внесение в Госреестр СИ РБ: прибор должен быть сертифицирован для коммерческого учета.
Межповерочный интервал: обычно составляет 6 лет.
Длина кабеля: стандартно идет 1.5–2 метра, но может быть наращена.
Маркировка: популярные модели (например, Zenner, Sensus, Белценнер) отлично зарекомендовали себя в работе с белорусскими сетями NB-IoT.

Схема подключения к системе дистанционного учета

Процесс организации удаленного контроля выглядит так:

Монтаж счетчика: устанавливается на трубопровод согласно проекту.
Подключение кабеля: импульсный выход счетчика соединяется с входом NB-IoT модема (контроллера).
Настройка веса импульса: в ПО контроллера указывается, сколько литров соответствует одному импульсу.
Проверка: тестовый пролив воды и сверка показаний на циферблате с данными в личном кабинете.

Заключение

Счетчики воды с импульсным выходом — это «глаза» вашей системы учета. Без них невозможен современный сервис и эффективное управление ресурсами.

Если вы получили предписание от «Минскводоканала» или хотите автоматизировать учет в вашем ТС, специалисты Телеофис помогут подобрать комплект оборудования (счетчик + NB-IoT модуль) и произведут профессиональный монтаж.

Нужна консультация по выбору счетчика? Оставьте заявку на сайте или звоните нам!
